ダイソーのリモートシャッターの改造

ボタンが２つあるにもかかわらず、「シャッターを押す」ことしかできないリモートシャッター。 今回はこれを改造して、２つのボタンに異なる機能を持たせます。 今回改造したのはダイソーで売っているものですが、これらも同じものと思います。

シャッター リモコン スマホ bluetooth ワイヤレス セルカ棒 三脚 対応 スマートフォン iPhone11 送料無料

スマホ リモコン カメラ Bluetooth ワイヤレスシャッター セルカ棒 三脚用 iPhone Android 自分撮り シャッターリモコン

スマートフォン用 シャッター リモコン bluetooth カメラ リモート ワイヤレス 三脚 セルカ棒 対応 スマホ 自撮り[定形外郵便、送料無料、代引不可]

なお、改造することで何が起きても責任は負いかねます。 自己責任で、どうかお願いします。

・改造前 iOSボタンは「ボリュームアップ」、androidボタンは「ボリュームアップ＋Enter」という仕様。 スマホのカメラアプリの使用に合わせたものと思われます。

・改造後 iOSボタンは「ボリュームアップ」のまま、androidボタンは「ボリュームダウン」にします。 ネット上から情報を集めた結果、分解して配線を変えれば実現できるようです。 ということで、情報を基に改造。

改造方法

1. スイッチの配線を１つ浮かす
2. ICと配線

スイッチの配線を１つ浮かす

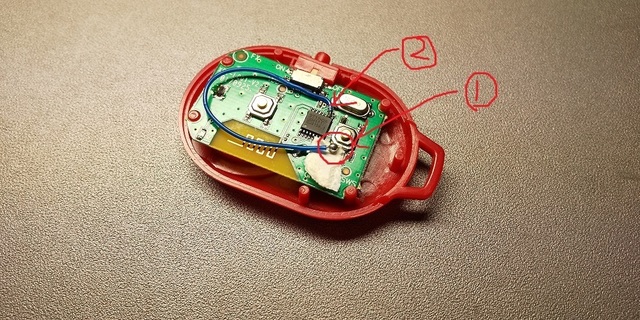

この向きで左下のハンダを溶かして接点を外します。 そのままだとスイッチを押した場合に接点してしまいそうなので厚紙はさみました。 電子機器ではありえないと思うのですが、電圧が低いので、まぁ、大丈夫かな… そこに電線をハンダ付け。 細かいので大変です。

ICと配線

おなじく、この向きのICの上の並びの右から２つ目とスイッチから伸ばした電線をハンダ付け。 このICの足はどこにも接点されていないそうなので、足に直接つなぎます。 かなり、細かくて大変です。 気合！ ここまで出来たら、Raspberry Pi にBluerooth接続、音量のボリュームが上げ下げできるか確認します。 難しくはないのですが、細かい作業で大変でした。 その分、うまく動作確認できた時の喜びも格別です。

外部機器接続（カメラ）

Raspberry Pi の外部機器接続用のインターフェースで、汎用的ではないものがカメラ。 Raspberry Pi 対応を至っているカメラは、おそらくほとんどが「フラットリボンケーブル（薄っぺらのフィルムのような配線）」で接続するものです。 USBカメラなども使用できると思いますが、今回はそちらではありません。 価格の抑えられた、きっとなんかに付属するものでも、まぁ、写せる程度の画質です。 ガラケーぐらいでしょうか。

ラズベリーパイ用 カメラモジュール Camera Module for RasberryPi 3A+ 3B 3B+ 4B対応 500万画素 5MP 領収書発行可能　1年間保証付き 価格：1580円（税込、送料別) (2020/12/21時点) 楽天で購入

ほかにも、性能が随分と良いものもあるようです。

CSマウントレンズ付きArduCam NOIRカメラボード、ラズベリーパイ対応 価格：4903円（税込、送料別) (2020/12/21時点) 楽天で購入

家電 AV 機器 ◇for ◇raspberry pi カメラモジュールIR Camera高速冷却赤外線LED ラズベリーパイ Raspberry Pi 3 b+/Pi Zero W使用OV5647 5MP◇ |送料無料 価格：5475円（税込、送料無料) (2020/12/21時点) 楽天で購入

さて、ケーブルを接続できたら、その動作確認をしていきましょう。

コマンドで写真を撮る

1. 写真を撮るコマンドの実行
2. カメラ接続の設定
3. 写真を撮るコマンドの実行（設定後）

写真を撮るコマンドの実行

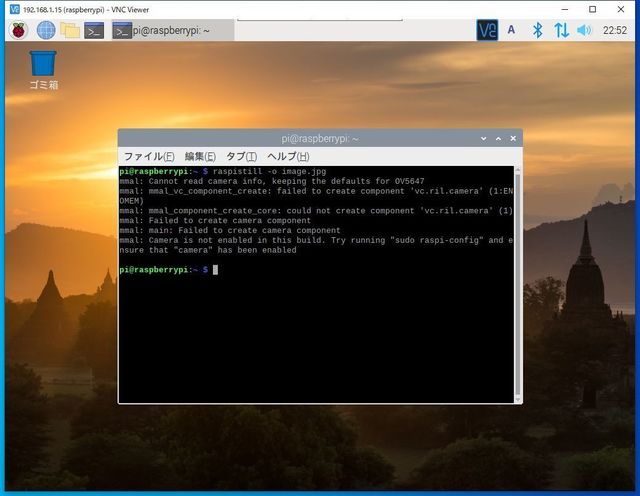

「LXTerminal」を起動して、写真を撮り、ファイルに保存するコマンドを実行します。 raspistill -o image.jpg 成功すれば、カレントディレクトリに「image.jpg」ファイルで撮った写真が保存されるはずですが、エラーとなりました。

カメラ接続の設定

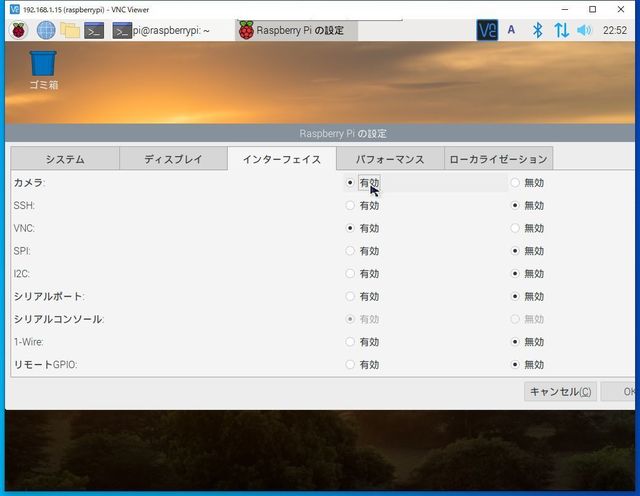

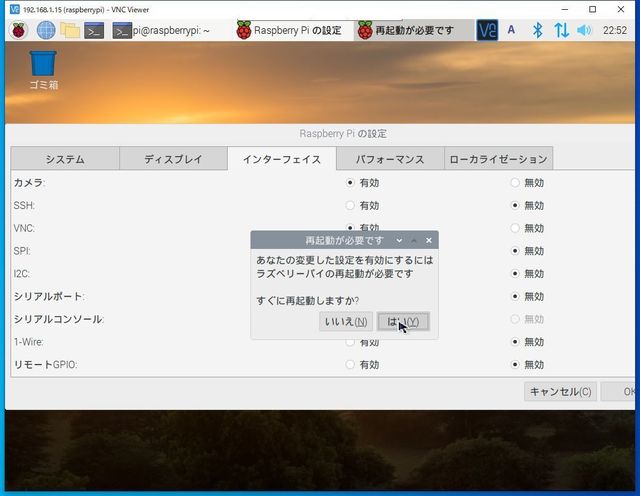

設定を見直します。 「Raspberry Piの設定」から、インターフェースの「カメラ」を確認します。 「無効」になっていたので、「有効」にして「OK」をクリックします。 すると、再起動が促されるので素直に再起動します。

写真を撮るコマンドの実行（設定後）

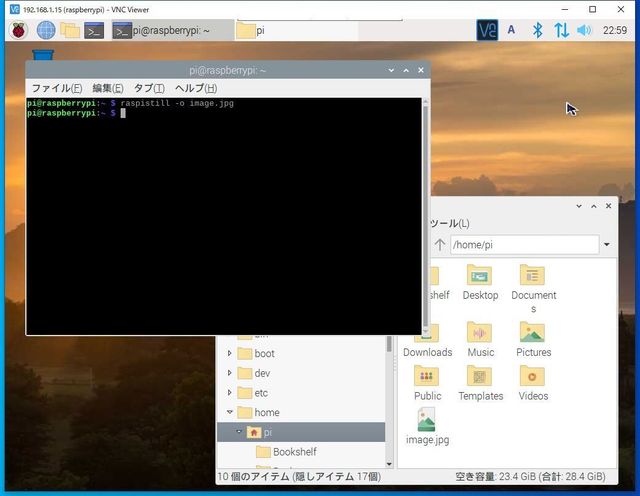

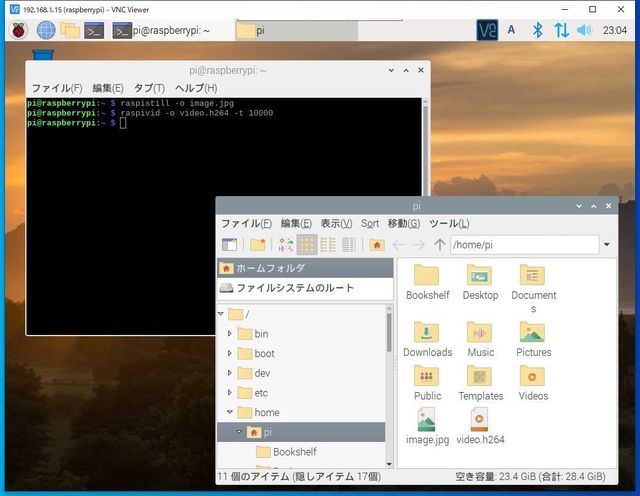

再起動したら、再びコマンドを実行します。 ちなみにカレントディレクトリは、何もしなければ「/home/pi」となっていると思います。 うまくいきました。 自然光の下であれば、それなりの画質となっていると思います。 続いて、動画も撮ってみましょう、コマンドから。 このコマンドでは、10000ミリ秒間、要は10秒の動画が撮れ、カレントディレクトリに保存されます。 raspivid -o video.h264 -t 10000 保存された動画は、ダブルクリックすれば「VLCメディアプレーヤー」で再生されると思います。 ということで、カメラの接続確認と動作確認ができました。

物品購入２

Raspberry Pi へ接続できるものは様々で、電子工作ができる方であれば可能性は無限大でしょう。 自分はそこまで知識はないので、セット販売しているものを、まず購入してみました。 お目当ては ・２行表示できるLCDディスプレイ ・LEDとそれに使う抵抗 ・カメラ ですが、そのほかにもいろいろセットとなっている、お得そうなものを選びました。

【12月15日（火）まで100円クーポン発行中★送料無料☆ポイント5倍】ラズベリーパイ と スクラッチ ではじめる 電子工作 ＆ ブロック プログラミング 速習キット STEM教育 STEAM教育 知育玩具 GPIO 大量注文可 価格：3480円（税込、送料無料) (2020/12/21時点) 楽天で購入

ほかにも、いろいろなキットが販売されていますのでお好みで。

WayinTop Raspberry Pi用センサーキット 電子工作キット スターターキット ラズベリー パイ 超入門 初心者向け 中級者向け 学習キッ 価格：6499円（税込、送料無料) (2020/12/21時点) 楽天で購入

Kuman Raspberry Pi電子工作 スターターキット 電子工作 キット ラズベリーパイ初心者向けプログラミング 初心者演習用パーツセットRaspberry Pi学習キット 抵抗器/センサー/LCD I2C 1602/ブレッドボー 価格：7600円（税込、送料無料) (2020/12/21時点) 楽天で購入

Bluetooth機器とのペアリング（CUI編）

Raspberry Pi と Bluetooth 機器を互いに認識させる作業をペアリングといいますが、その方法をCUI（LXTerminal）からコマンドで行う方法です。

設定手順（CUI）

1. bluetoothctl
2. scan on
3. pair XX:XX:XX:XX:XX:XX
4. connect XX:XX:XX:XX:XX:XX
5. trust XX:XX:XX:XX:XX:XX
6. exit

bluetoothctl

「LXTerminal」にて、「bluetoothctl」コマンドを実行します。

scan on

周辺のBluetooth機器を探す、「scan on」コマンドを実行します。 この際、リモートシャッターの電源を入れます。（または入れ直し） 対象の危機が表示されたら、16進数+「:」をメモ、または選択して右クリック、コピー

pair XX:XX:XX:XX:XX:XX

ペアリングします。 「pair」＋（半角スペース）＋（先ほどメモ、コピーした16進数）を実行します。

connect XX:XX:XX:XX:XX:XX

接続します。 「connect」＋（半角スペース）＋（先ほどメモ、コピーした16進数）を実行します。

trust XX:XX:XX:XX:XX:XX

接続、ペアリングした機器を「信用」する設定です。 「trust」＋（半角スペース）＋（先ほどメモ、コピーした16進数）を実行します。

exit

終了します。 「exit」コマンドを実行します。 こだわりがなければ、GUIから行ったほうが簡単ですが、コマンドから行えることもたくさんあるので、「bluetoothctl」で調べてみてください。

Bluetooth機器とのペアリング（GUI編）

つなぐだけで使えるUSB機器と違い、ちょっとしたセットアップが、Bluetoothには必要です。 Raspberry Pi と Bluetooth 機器を互いに認識させる作業をペアリングといいますが、その方法をGUI（Raspberry Pi OS）から行う方法です。

設定手順（GUI）

1. 「Add Device...」を選択
2. 「Add New Device」ウィンドウ
3. Bluetooth機器の接続
4. ペアリング中
5. 成功！
6. 接続確認
7. 動作確認

「Add Device...」を選択

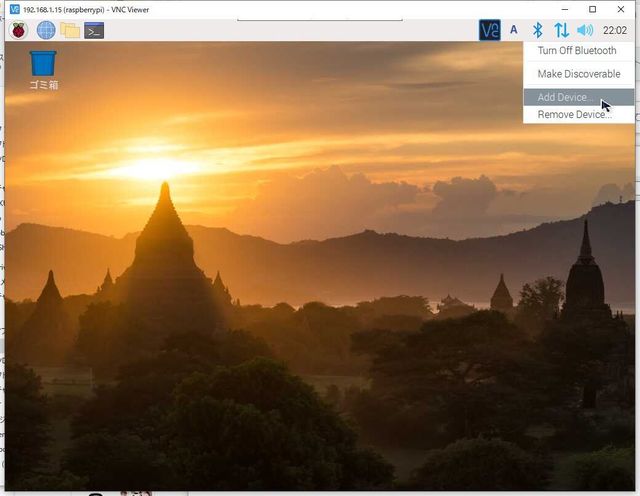

画面右上の「Bluetoothマーク」をクリック。 「Add Device...」を選択します。

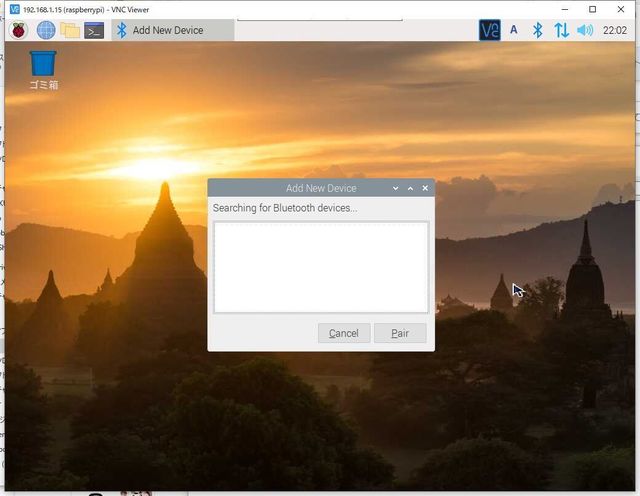

「Add New Device」ウィンドウ

ウィンドウが開きます。 近くにあるBluetooth機器が表示されたりします。 接続したい機器（Bluetoothリモートシャッター）が表示されていません。 説明書に従い、リモートシャッターのスイッチをON（すでにONの場合は、一度OFF、再度ONに）

Bluetooth機器の接続

何か候補が出ました。 これがリモートシャッターです。 選択して、「Pair」をクリック

ペアリング中

Raspberry Pi から接続させて信号が出て、リモートシャッターの返事待ちのようです。

成功！

うまくいったようです。成功。

接続確認

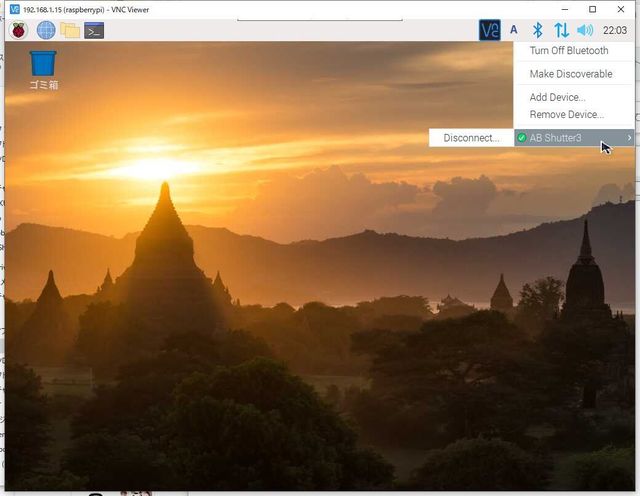

一応、ペアリング設定ができたかの確認。 「AB Shutter3」がいます。 ちなみに、ここで左のアイコンが「×」となっていれば、「ペアリングができているけど接続が切れている」状態です。 リモートシャッターのスイッチを一度入れなおすか、何かのボタンを押せば接続されます。ペアリングは不要。 ペアリング自体を削除（無効に）するには、「Remove Device...」を押下、表示されたウィンドウで対象の端末を選択、「Remove」でOKです。

動作確認

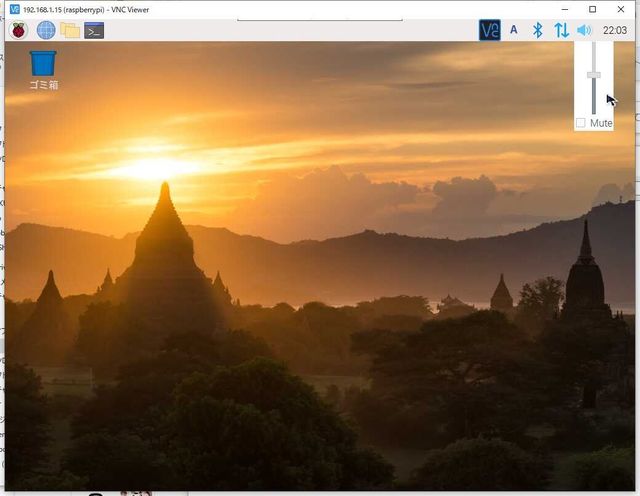

リモートシャッター、「カメラのシャッターを切る」というのを、「ボリューム上げるボタンを押したことにする」で操作しています。 なので、右上のボリューム設定が出た状態でボタンを押すと、ボリュームが上がります。 どっちのボタンをおしても、上がります。 これを、後々改造していきます。

Bluetooth機器（ダイソー）

Raspberry Pi と接続、何かを制御させるスイッチとなるBluetooth機器を探していましたが、ダイソーで発見しました。 100円ではありませんが。 ボタンを押すと、スマホのシャッターが切れるというものです。 ボタンが２つあるのは、AndroidとiOSに対応するためのようです。 以前はよく見かけたのですが、最近はあまり見かけません。 あってもわずか。 しばらく、これで遊んでみようかと思います。 Bluetoothリモートシャッター

シャッター リモコン スマホ bluetooth ワイヤレス セルカ棒 三脚 対応 スマートフォン iPhone11 送料無料 価格：467円（税込、送料無料) (2020/12/20時点) 楽天で購入

セルカ棒 iPhone7/ plus iPhone6s スマホ用リモートシャッター 10.0.2 対応 Galaxy S5 カメラ ワイヤレス リモートシャッターボタン セルカ棒 対応 価格：498円（税込、送料無料) (2020/12/20時点) 楽天で購入

GOCOUP スマートフォン用 カメラリモコン A-Bシャッター Bluetoothリモートfor iPhone & Android 日本語説明書付き(白) 価格：1559円（税込、送料無料) (2020/12/20時点) 楽天で購入

USB接続機器の確認

Raspberry Pi へはGPIOを用いて外部機器（センサーなど）と接続することもできますが、 最も簡単なのはＵＳＢでの接続かと思います。 以前の記事で、最低限必要と思われる、基盤を冷やすためのファンの接続をしてみましたが、今回はもっと簡単な、ＵＳＢでの接続と、接続の確認方法です。 外部機器接続（ファン）

接続USB機器の確認

1. lsusbコマンド

lsusbコマンド

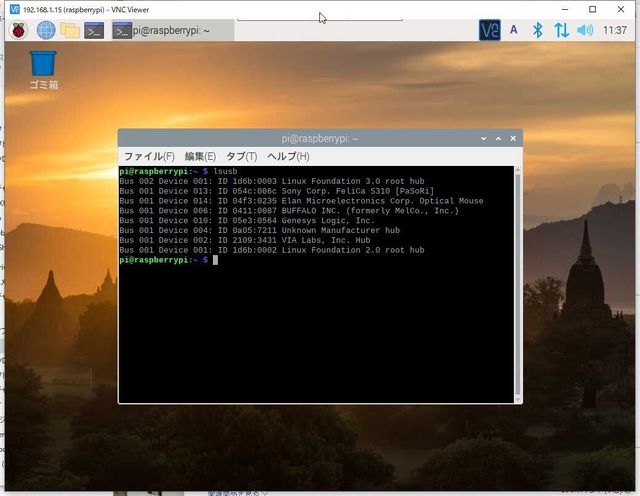

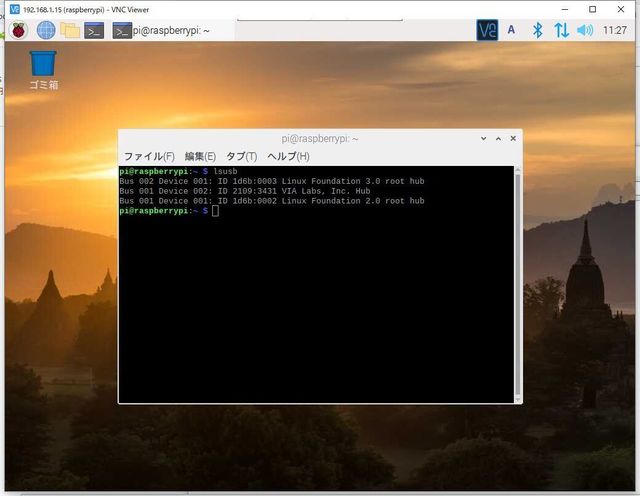

「LXTerminal」にて、「lsusb」コマンドを実行するのみです。 ・何も接続していない状態 ３行表示されています。内部的なものでしょう。 ・手持ちのUSB機器をハブを用いていろいろつないでみた状態 何行か増えました。 増えた内容（接続機器）は、以下です。 ・Sony Corp. FeliCa S310 [PaSoRi]　：SONY製の非接触ICカードリーダ/ライタ（R-S310） ・Elan Microelectronics Corp. Optical Mouse　：ELECOM製のマウス ・BUFFALO INC. (formerly MelCo., Inc.) ：バッファロー製のカードリーダー ライター ・Genesys Logic, Inc. ：ゲーム用のコントローラ ・Unknown Manufacturer hub：ダイソーで買った、USBハブ
